超音波骨折治療器
オステオトロンV
- 厚生労働省認可の超音波骨折治療器で効率的に骨折治癒を促進します。
- ３つの電気刺激モードと､各モードを組み合わせて治療ができるシーケンシャル機能を搭載。目的に合わせた多彩な設定ができ､治療の幅が広がります。さらに2CH完全独立出力により､症状に応じた治療が可能です。
主な特長
LIPUSによる音圧効果で骨の形成を促進し治療期間を約40％短縮
LIPUS（Low Intensity Pulsed Ultra Sound：低出力パルス超音波）の音圧効果により、骨折部位の骨の形成を促進し、骨癒合期間を約40％短縮できます。
2チャンネル独立出力が可能になったオステオトロンVは、標準装備の1.5MHzのプローブに加え、オプションの750kHzのプローブを使用することで、浅部から深部まで、様々な患部の治療に対応できます。
複数部位の同時治療や患部を挟み込んでも治療も可能なため、多重骨折や難治性骨折などにも、効率的な治療が行えます。
Bone Growth Stimulator
カラータッチパネル式で直感操作が可能。
液晶画面を軽くタッチして、治療内容の設定ができます。分かりやすい画面表示で、スムーズな操作が可能です。
2チャンネル独立出力が可能
CH1とCH2をそれぞれ独立して使用することができます。チャンネルごとの個別設定が可能なため、治療の幅が広がります。
充電の手間を軽減
間を軽減充電はACアダプタを本体に接続するだけです。充電池を外して充電器を使用する必要がありません。1回の充電で約13回※の使用ができます。
※20分間・2CH・超音波プローブ〈M・1.5MHz・平型〉・60mW/cm²で使用した場合※リチウムイオン充電池は約500回の繰り返し充電が可能です。
高精度のBNR・ERA 日本製超音波の技術力

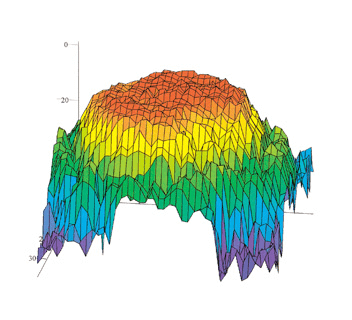

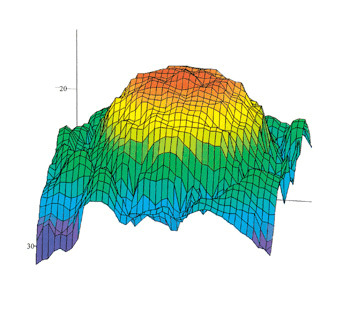

超音波治療の効果・安全に極めて重要なプローブのBNR（ビーム不均等率）とERA（有効放射面積）においても高い精度を実現しています。
- 超音波プローブ
- ＜M・1.5MHz・平型＞
BNR:3.5・ERA:3.9cm²（IEC）
- 超音波プローブ
- ＜S・1.5MHz・平型＞
BNR:2.8・ERA:0.8cm²（IEC）
超音波骨折治療のために開発された2種類の固定具
固定具〈ハネ付〉は、プローブの金属部が患部に直接当たらない構造のため、従来のプローブ接触による痛みを軽減します。 また、自由に伸びるシリコン製の固定具〈D²〉は、固定しづらかった部位への装着を容易にし、手間もかかりません。

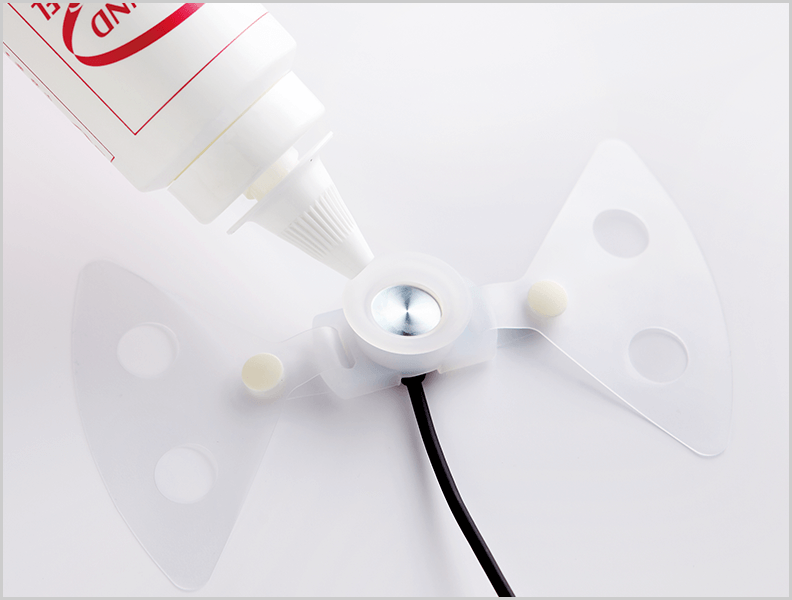

1）プローブを固定具にはめ込み、治療用ゲルをつけます。

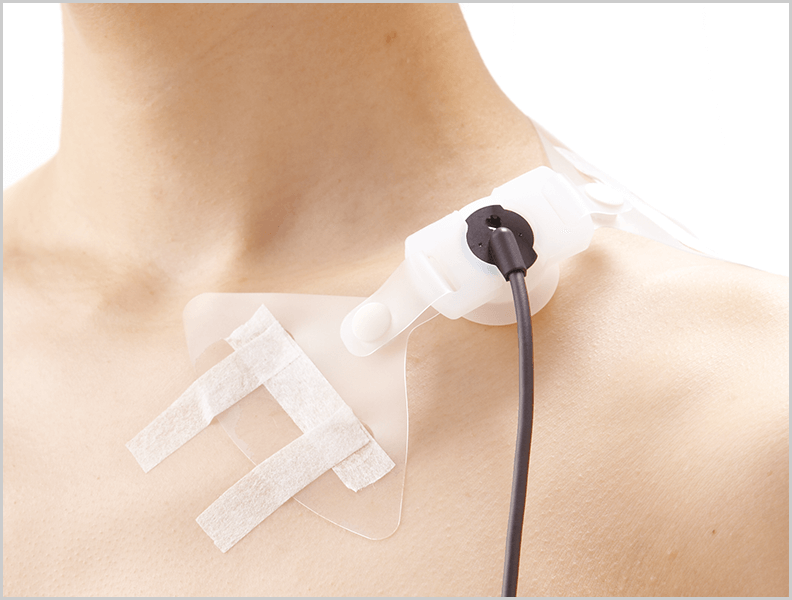

2）固定具を患部に当て、サージカルテープで固定します。

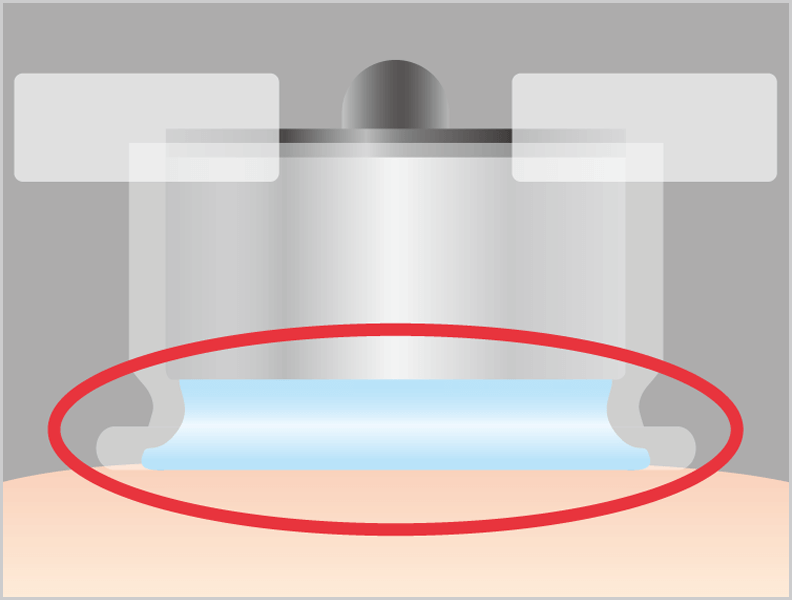

3）プローブの金属部が肌に直接当たらないため、痛みを軽減します。
■治療例

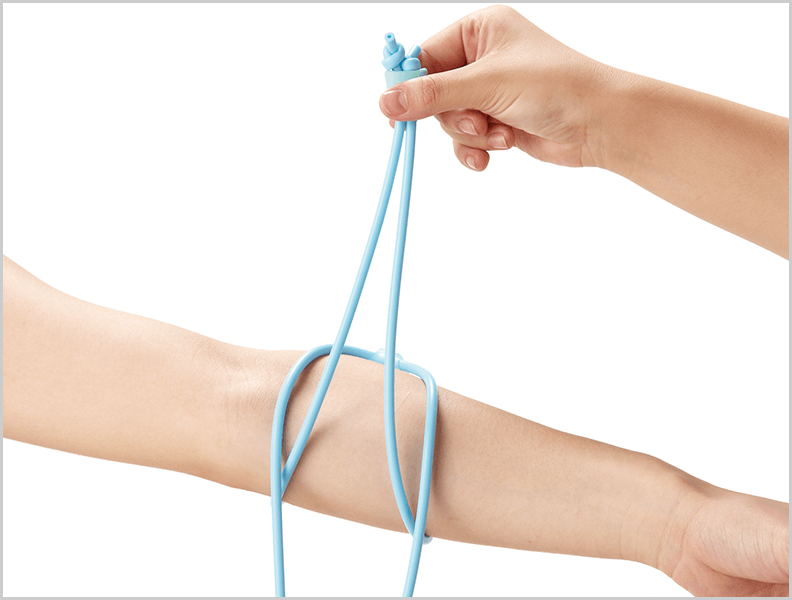

1）チューブの片側を患部に巻き、もう片側を輪の中に通します。
2）ストッパーの左右をつまみ、スライドさせて患部を固定します。

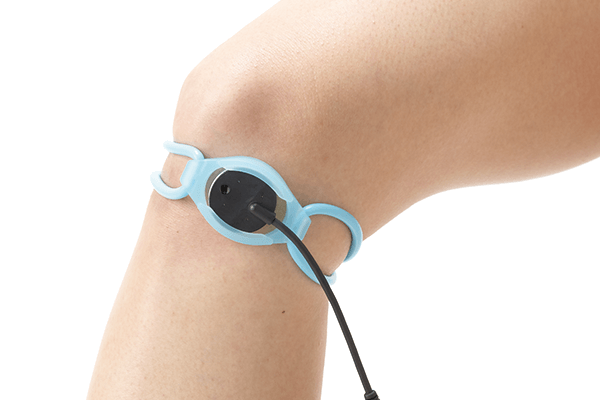

3）中央の固定具を片手でつまみ口を広げ、プローブをはめ込みます。
■治療例
商品仕様
| 定格電源 | DC7.4V（リチウムイオン充電池） DC12V（AC アダプタ） AC アダプタ AC100V 50/60Hz |
|---|---|
| 定格消費電力 | 18VA |
| 発振周波数 | 750kHz、1.5MHz |
| 超音波出力 | 30mW/cm²、45mW/cm²、60mW/cm²（実効値） |
| パルス周波数 | 100Hz 、1000Hz（切替） |
| タイマー | 10分、20分、30分（切替） |
| 電撃に対する 保護の形式と程度 | クラスⅡ及び内部電源機器、BF 形 |
| サイズ | （H）145×（W）75×（D）32（mm） |
| 重量 | 約250g（充電池含む） |
